产品类别：无刷电机
外径：
材质：
旋转方向：
齿轮箱回程差：
轴承：
轴向窜动：
输出轴径向负载：
工作温度：

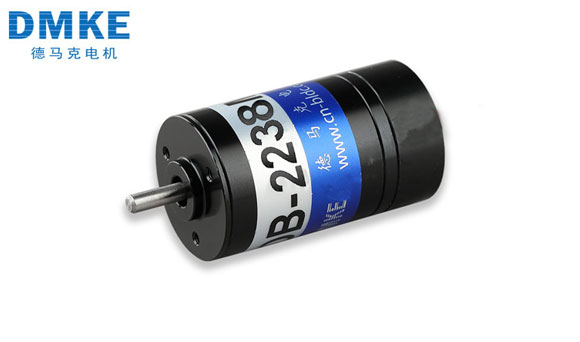

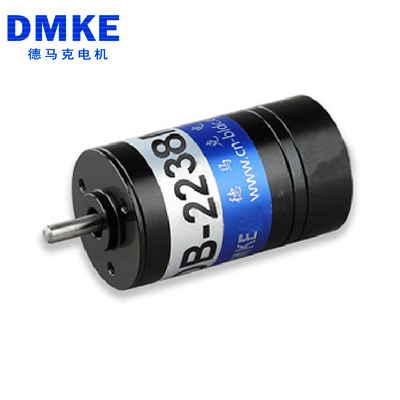

| DMK2238 | Output Power 输出功率: 1W~6W | Weight 重量: 54g (Approx.) |
Brushless DC Motor-Typical Application 直流无刷电机-典型应用 Home Application: Small Appliance, Electric Curtain, Electric Windows/Door,Small Cross-flow Fan 家用电器：小家电，电动窗帘，电动门窗，小型贯流风机 Medical Apparatus: Medical Pump, Surgery Tools, Medical Stirrer,Centrifugal Machine 医疗器械：医疗泵，手术器械，搅拌机，离心机 Industry Facilities: Printing Machine, Binding Machine, Cutting Machine,Electric Valve 工业设备：印刷机，装订机，裁剪机，电动阀门 Business Equipment: Cash Register, ATM, TV Set Frame 商业设备：点钞机，ATM机，电视机架 Personal Care: Massager, Vibrator, Malaxation Apparatus, Scrub Apparatus 个人护理：按摩器，震动器，揉捏器，磨砂器 | |||
Model 型号 (Brushless DC 无刷) | 电压 Voltage(V) | No Load 空载 | Rated Load 额定负载 | Starting 起动 | ||||||
Operating Range | Rated | Speed (rpm) | Current (A) | Torque (mNm) | Speed (rpm) | Current (A) | Output P. (W) | Torque (mNm) | Current (A) | |
B2238M-S01 | 5-14 | 6 | 4000 | 0.09 | 4.61 | 3075 | 0.45 | 1.49 | 20.0 | 0.8 |
B2238M-S02 | 8-26 | 12 | 4480 | 0.04 | 3.92 | 3490 | 0.19 | 1.44 | 17.7 | 0.85 |
B2238M-S03 | 8-26 | 24 | 9980 | 0.08 | 5.886 | 8090 | 0.33 | 4.98 | 30.7 | 0.75 |
Characteristic: CW & CCW, Signal function available, Locked rotor protection, Stepless speed regulation, Low noise, Low EMI, Long life 3000-15000hrs
特征：双转向，信号功能，锁定保护，无级调速，低噪音，低电磁干扰，超长寿命3000-15000小时
Notice: Data in this typical specification sheet are for other certain customer. Voltage, rated torque, speed, current, power and shaft extension feature & dimension can be changed to meet customer specific requirement. 注意：上述规格仅针对特定客户，电压、扭矩、转速、电流、功率、输出轴的特征和尺寸等都可以按照客户的特殊要求进行调整。 |

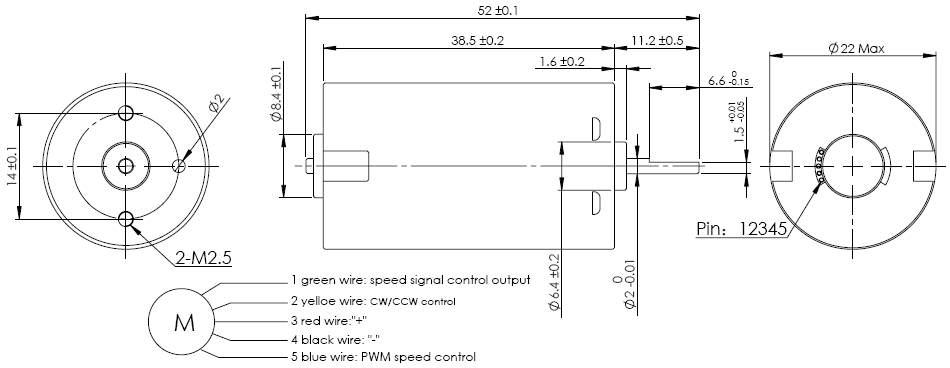

Outline Drawing 外形图:
Usable machine screw length 2.5mm max. from motor mounting surface | Unit: Millimeter |
Performance Curve 性能曲线:
B2238M-S02 12V | B2238M-S03 24V |
